石油鉆井行業特點：

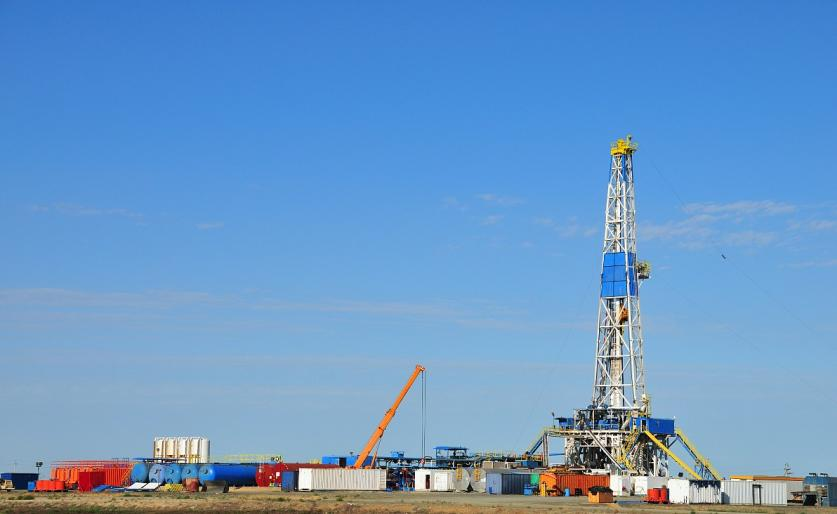

油鉆采設備通常工作于公共電網所不及的沙漠、海洋和陸地等環境場合，其中的電站子系統由數臺柴油發電機組和市電及其相應的控制系統構成，為石油鉆機提供動力電源 ( 小電網供電系統 )。

石油鉆機中的鉆井設備 ( 絞車、泥漿泵和轉盤等 ) 由大功率的交流或直流電動機驅動，根據鉆井工藝需要調節轉速和控制轉矩，因此， 通常采用 VFD 變頻調速系統或 SCR 直流調速系統來滿足鉆井工藝要求。

眾所周知，電力電子裝置 ( VFD 變 頻傳動系統和 SCR 直流傳動系統 ) 給電力系統帶來諧波污染，尤其是對柴油發電機組小電網系統，諧波污染的問題將更為嚴重，而且 SCR 電驅動系統的功率因數較低，也給小電網系統帶來額外負擔，影響供電質量。因此，對石油鉆機電驅動系統進行諧波抑制和提高功率因數，顯得尤為重要。

主要負載：

泥漿泵、絞車

負載特點：

功率因數較低，電壓、電流諧波含量大,且含高次諧波。為了保障電網和負載的穩定，需對無功及諧波進行治理。

解決方案：

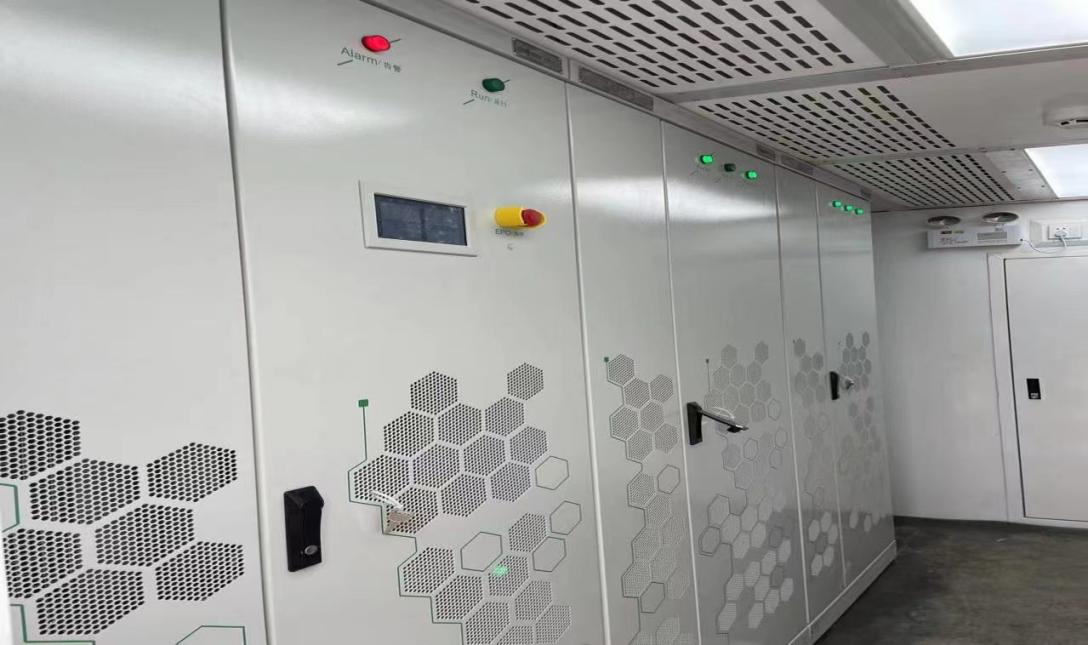

為了治理無功和諧波，西部鉆探某井隊采用盛弘Sinexcel增強型靜止無功發生器 ASVG ，治理后現場配電系統環境得到了大幅提高，電流畸變率得到了極大的降低，功率因數明顯提高，電能質量改善明顯。通過使用 ASVG 補償，大幅度提高供電質量，讓井隊更符合節能環保的理念。

現場應用：

下面我們開看一組治理前后的數據：

數據分析：治理前系統功率因數為0.45左右，ASVG治理后功率因數達到0.98。

數據分析：治理后諧波電壓畸變率為1.0%-1.7%。

通過諧波電流頻譜圖分析：治理后諧波電流非常小。
